160824 Avatar制作3


Avatarの制作その3です。
主翼と胴体すこし進みました。

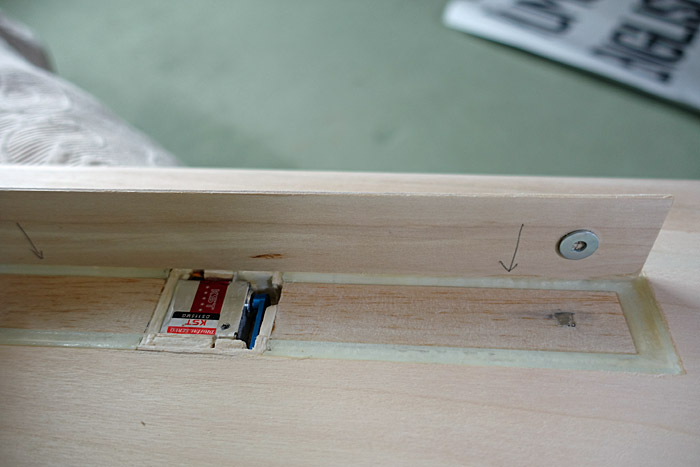

これはエアブレーキ部分にサーボを仮組した状態です。




こちらはT尾翼のエレベーターホーンを取り付けました。

翼端のエルロンサーボの延長リード線をセット。

中央翼のエルロンリード線の受け側です。

T尾翼のロッドガイドをバルサ材で固定。

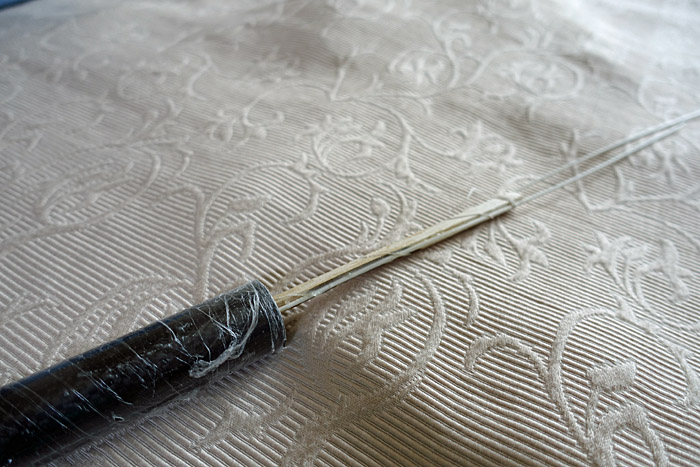

わかりにくいですが、上部にロッドチューブが見えます。(エレベーター、ラダー用)

尾翼側です。

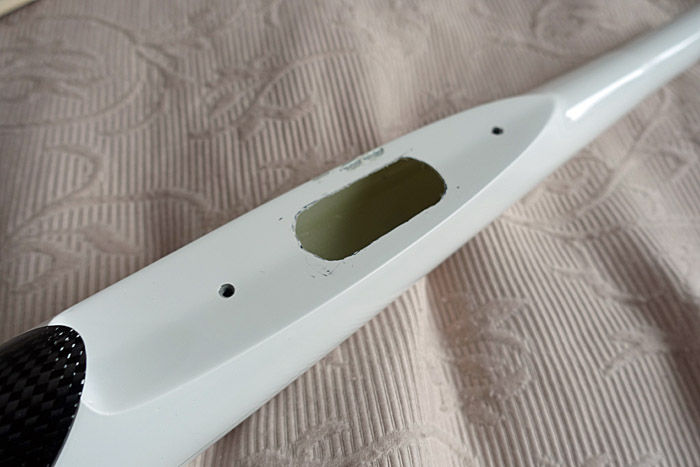

胴体にサーボメンテと、配線を兼ねた丸穴を開けます。

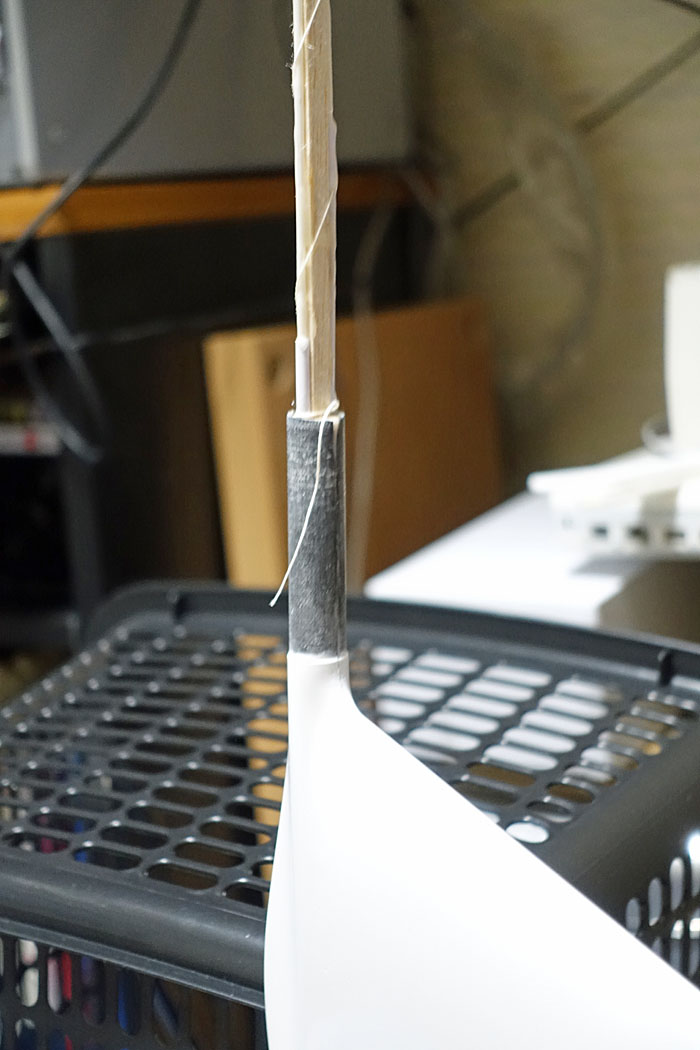

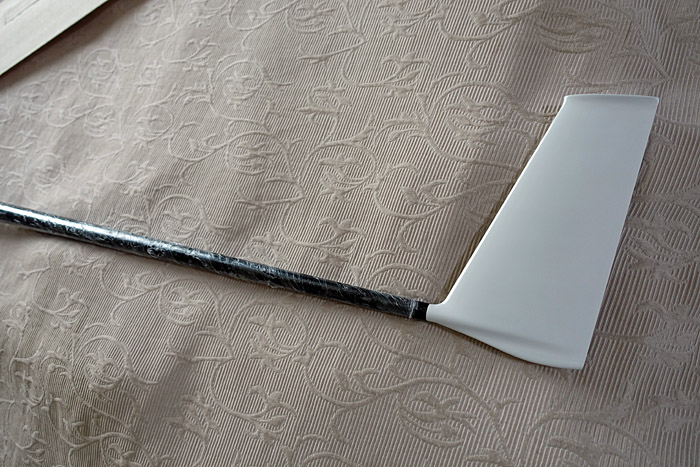

胴体のカーボンビームポッドを尾翼に接着。

胴体側にロッドキーパーを出します。

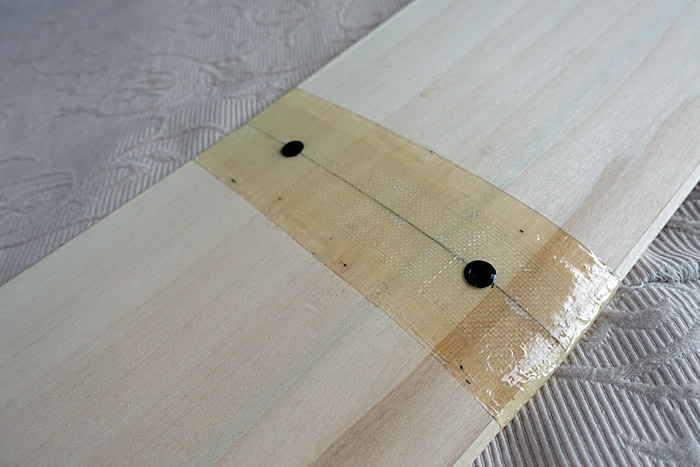

主翼中央に胴体接合の穴を開け、黒いねじガイドを装着。

エアブレーキを主翼ととすり合わせ。

エアブレーキオープン状態。
まだまだ作業は続きます。この少しずつ進んでいくのを作業後に眺めるのが楽しみです。
